保守点検・修理

用器具・機器を正しく・長くお使いいただけるよう、納入後もサポートいたします。
競技規則で定められている点検にも対応します。

保守点検サービスとは

日本陸上競技連盟競技規則で定められている原則年１回の定期点検対象機器、
競技会で使用される用器具・機器を納入後もサポート。
計時・計測値をはじめ、用器具が正しく機能・動作する状態かを点検します。
機器の種類・台数・納入経過年数に応じて適切なプランをご提案いたします。

検査の義務付け

機器・用器具の一部は、日本陸上競技連盟競技規則で原則として１年に１回検査することが定められています。

機器・用器具名 該当品番(本カタログ記載品番) 競技規則記載
必備用具
ストップウォッチ NF3051B、F3061Bなど 原則として１年に１回検査すること
写真判定装置用スタート信号機 NMS477B、NMS400A、NMS410A、NMS450B NMS451B、NMS370など 原則として１年に１回検査すること
必備器具
写真判定装置 NMF2000W、NMF2000V、NMF1000W NMF1000V、NMF600Eなど 原則として１年に１回検査すること
超音波風速計 NMS200など 原則として１年に１回検査すること
常備を希望する用器具
光波距離測定装置 NMS111D、NMS112Eなど 原則として１年に１回検査すること
日本陸上競技連盟「陸上競技場公認に関する細則」
公益財団法人日本陸上競技連盟 編／陸上競技ルールブック2022年版より抜粋（別表2）

保守点検のメリット

  • 破損・不具合の早期発見破損・不具合に早期対応できるので、維持費を抑え事故や故障の軽減に役立ちます。
  • 競技規則に対応競技規則で点検を定める用器具はメンテナンス対象です。
  • 正しい使用方法のご案内定期的な点検だけではなく、正しいご使用方法をご案内いたします。
  • 消耗品の交換一部の消耗部品については、検査内で交換いたします。

修理のご提案

点検の結果、異常・破損・不具合・消耗などが確認された場合は、適切な修理対応をご提案します。

点検プラン

電子機器

現地点検

現地にて
2~3日間
［作業内容］
  • 各機能動作の確認・調整
  • 専門試験機などを使用しての数値検査
  • 報告書作成
  • 点検済みのシールの貼付
対象機器 ：
風速計関連、ストップウォッチ、スタートインフォメーションシステムを除く電子機器、コンピュータシステム、インカムシステム、配線設備など

工場点検（お預かり）

工場にて
約1ヶ月
［作業内容］
  • 各機構部再組み立て調整
  • 分解清掃
  • 専門試験機などを使用しての数値検査
  • 消耗品交換
  • ロングラン通電試験
  • エイジングテスト
  • 報告書作成
  • 点検済みのシールの貼付
対象機器 ：
写真判定装置（NMF1000V、W以降～）、トリプルシグナルピストル、YO式スタート発信装置、光波距離測定装置、超音波風速計、ストップウォッチなど

用器具

スポット点検

5年ごとの公認検定や大規模競技会に向けて、用器具の状態や正しく動作するかを現地点検
点検内容：
外観（破損有無）、ジョイント部・動作部の機能など
対象用器具：
ハードル、走高跳・棒高跳用マット、円盤・ハンマー投用囲いなど

定期点検

スポット点検と同様の内容の点検を定期実施
実施タイミング：
ご相談ください（年1回など）
点検内容：
外観（破損有無）、ジョイント部・動作部の機能など
対象用器具：
ハードル、走高跳・棒高跳用マット、円盤・ハンマー投用囲いなど

主要な機器の点検

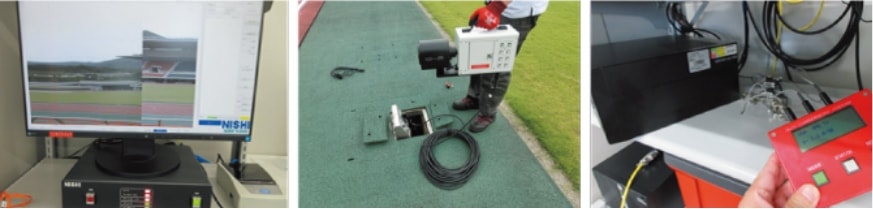

写真判定装置

点検箇所 点検項目 工場点検 現地点検 現地検査
制御部 ・基準器と計測時刻照合 × ○ ×
・調整機で計測時刻校正 ○ × ○
・内部電池交換 ○ × ○
総合 ・精密分解清掃（内部清掃） ○ × ×
・動作確認 ○ ○ ○

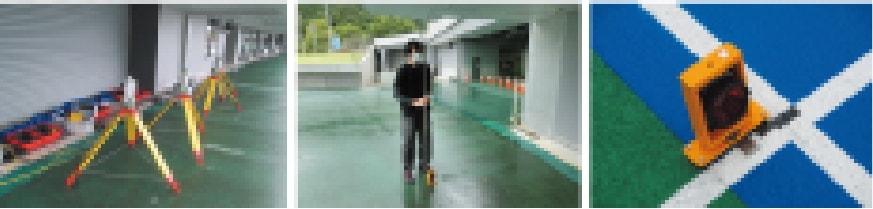

光波距離測定装置

点検箇所 点検項目 工場点検 現地点検
測距部 ・簡易距離測定（計測値の確認） × ○
・精密距離測定（専用機器で計測値校正） ○ ×
・データ出力確認 ○ ○
電源部 ・バッテリー動作確認 ○ ○
総合 ・動作確認 ○ ○

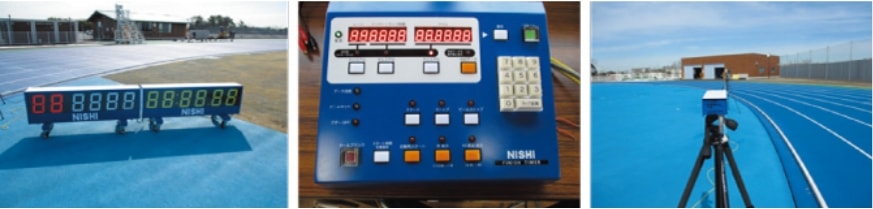

フィニッシュタイマー

点検箇所 点検項目 工場点検 現地点検
操作盤 ・機能動作確認 - ○
表示盤 ・表示動作確認 - ○
配線 ・遠隔動作試験 - ○
総合 ・連動機器オンライン試験 - ○

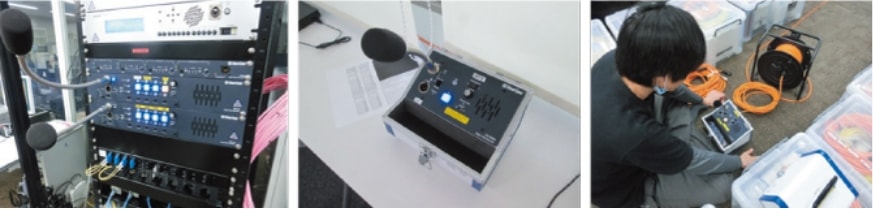

インカム

点検箇所 点検項目 工場点検 現地点検
通話機器 ・通話機器動作確認 - ○
配線 ・埋設配線を介し、通話試験 - ○

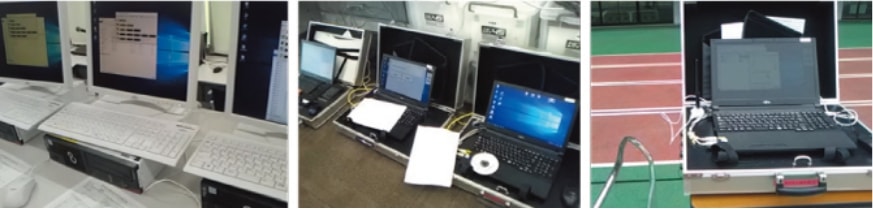

NANS21V

点検箇所 点検項目 工場点検 現地点検
PC ・PC各種動作確認 - ○
・NANS21Vソフトウエアバージョンアップ作業 - ○
・周辺機器動作確認 - ○
総合 ・連動機器オンライン試験 - ○

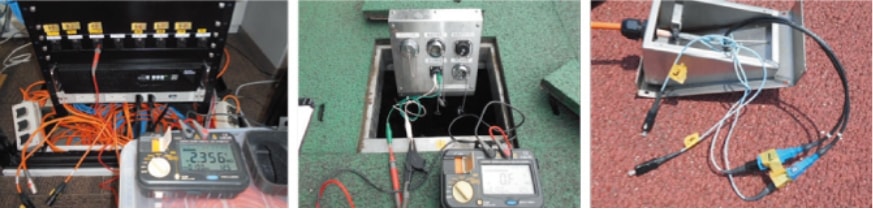

配線工事

点検箇所 点検項目 工場点検 現地点検
配線 ・計時計測用配線の絶縁・抵抗値測定 - ○
・インカム用配線の絶縁・抵抗値測定 - ○
・LAN 配線を専用機器による通線確認 - ○
・光配線を専用機器による通線確認 - ○

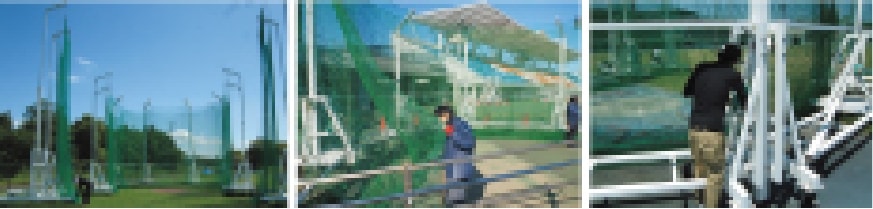

円盤・ハンマー投用囲い

点検箇所 点検項目 工場点検 現地点検
ネット ・ネット破れ・摩耗確認 - ○
支柱部 ・支柱などの外観
・状態確認（ヘコミ・破損）		 - ○
消耗部材 ・ロープ・ワイヤーなどの消耗部材の状態確認 - ○
総合 ・組み上げ動作確認 - ○

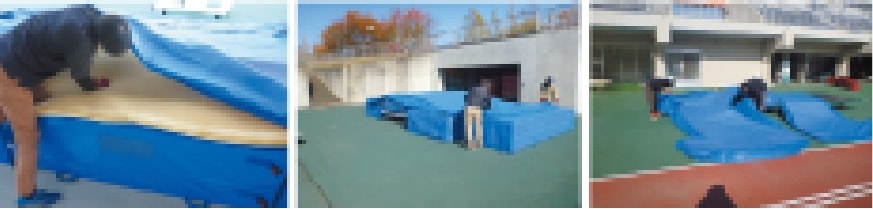

走高跳・棒高跳用マット

点検箇所 点検項目 工場点検 現地点検
本体 ・外被破れ
・内部（弾性体）状態確認		 - ○
上面マット ・外被破れ
・内部（弾性体）状態確認		 - ○
付属金具 ・欠損等確認 - ○
